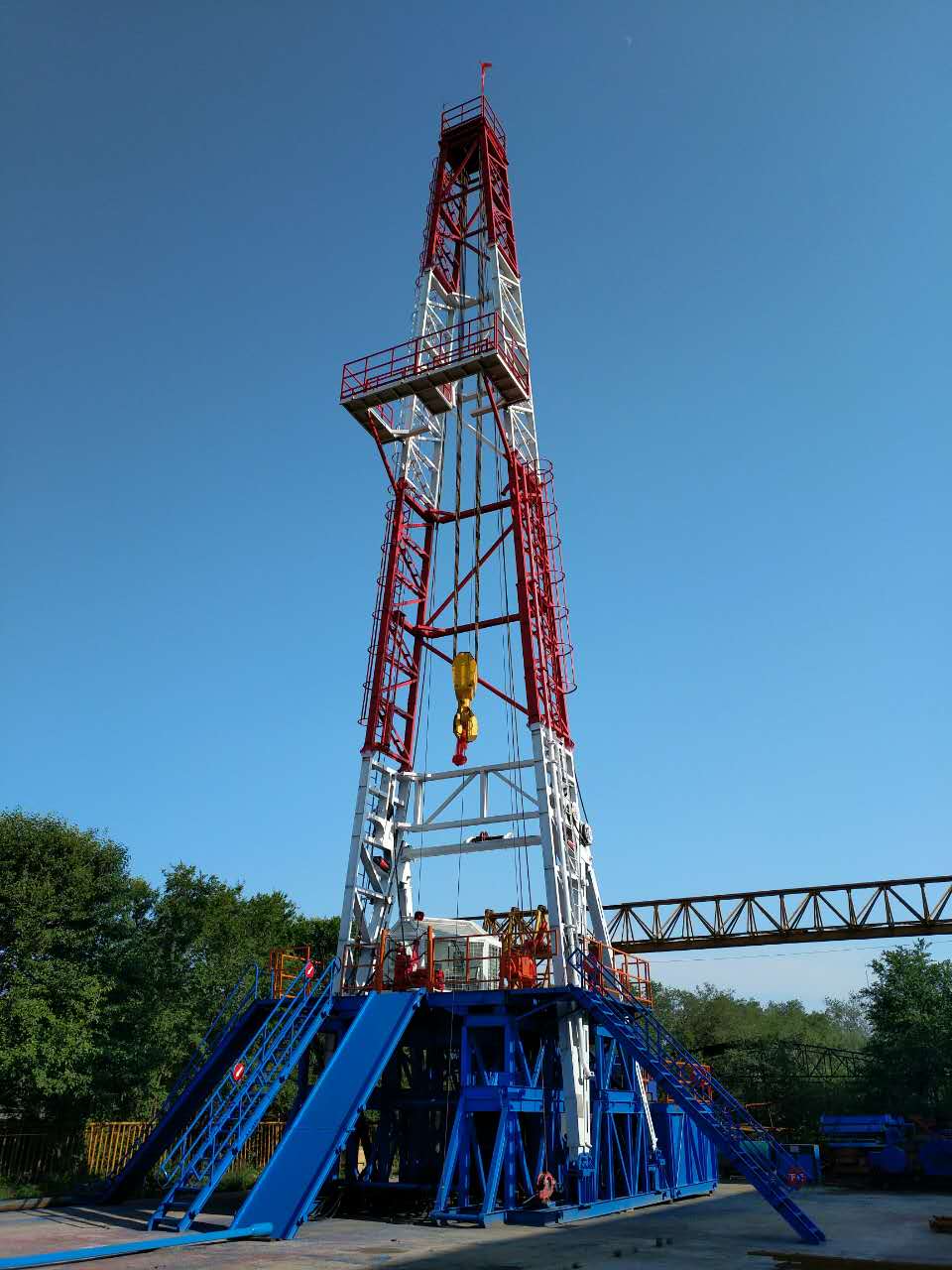

ZP-30DB轉盤變頻電傳動鉆機
產品描述：大口徑3000～4000m深度的地?zé)峋�、油氣參�?shù)井、干熱巖井施工。
產品特點：不同于地質小口徑固體礦床勘探孔，油氣/地?zé)?施工開孔/終孔直徑大，鉆井扭矩波動大，遇卡幾率高，需要適當?shù)幕剞D(zhuǎn)/提升過載能力；井身結構復雜，多級技術套管，儲備適當多級的安全口徑及鉆具級配，需要較強的回轉/提升/循環控制能力；采用重載的石油鉆桿、加重鉆桿及鉆鋌，需要較強的事故處理能力；參數井/干熱巖深孔段井局部取心，需要具備深孔快速取心的能力。
產品優勢：提升/回轉/循環的驅動能力強，控制精度準，過載儲備系數高，安全防護多
效率：提升/回轉/循環無級調速，傳動效率高，輔助作業時間短
維護：維護備件少，保養過程簡潔，檢修維護簡單
搬遷：占地空間少，運輸車輛少，搬遷周期短，模塊拆裝便捷
能耗：使用網電節能50%以上，使用柴油發電節能30%以上
操控：集中、智能、舒適、安全；勞動量、勞動強度及危險性大大降低
數據：可實時顯示、預警、記錄、存儲、傳輸，并具備錄井功能
主參數表
|
部件 |
項目 |
參數 |
備注 |
||
|
鉆深能力 |
API 88.9 鉆桿 |
3000m |
安全系數 2.15 |
||
|
API 114 鉆桿 |
2400m |
安全系數 2.08 |
|||
|
API 127 鉆桿 |
2000m |
安全系數 2.08 |
|||
|
鉆塔 |
井架型號 |
K31-135 |
|||
|
底座 |
2.8m |
||||
|
升降絞車 |
主 電 機 (kW) |
YZP400S-8-300 |
8 級變頻 |
||
|
卷筒直徑 (mm) |
Φ486 |
||||
|
鋼繩直徑 (mm） |
Φ28 |
||||
|
容 繩 量 (m) |
420m |
||||
|
電機轉速 (rpm) |
745 |
||||
|
電機扭矩（Nm） |
3846 |
||||
|
減速箱速比 |
6 |
10 |
雙速絞車 |
||
|
卷筒扭矩（Nm） |
23076 |
38460 |
|||
|
卷筒轉速 |
124 |
74 |
|||
|
單繩拉力（N) |
89790 |
149650 |
第一層 |
||
|
單繩速度 (m/min) |
200 |
120 |
第一層 |
||
|
游鉤 |
游車速度 (m/s） |
0.56 ～1.11 |
0.33 ～0.67 |
6 繩 |
|
|
游車?yán)Γ?/span>KN) |
718 |
1197 |
8 繩 |
||
|
游車?yán)Γ?/span>KN) |
897 |
1496 |
10 繩 |
||
|
送鉆系統 |
送鉆電機 (kW) |
YZP160L-4-15 |
|||
|
電機扭矩 (Nm) |
96 |
||||
|
電機轉速 (rpm) |
1465 |
||||
|
送鉆速比 |
57 |
||||
|
電機頻率（Hz） |
50 |
||||
|
卷筒轉速 |
4.27 |
2.56 |
|||
|
卷筒扭矩（Nm） |
32929 |
54883 |
|||
|
單繩拉力（N) |
128132 |
213553 |
|||
|
單繩速度 (m/min) |
6.9 |
4.14 |
|||
|
游車速度 (m/min） |
1.15 |
0.69 |
6 繩 |
||
|
游車?yán)Γ?/span>kN) |
1025 |
1708 |
8 繩 |
||
|
回轉系統 |
轉盤型號 |
ZP175 |
|||
|
轉盤速比 |
3.75 |
||||
|
電機型號 (kW) |
YZP355M1-8-160 |
8 級變頻 |
|||
|
電機扭矩（Nm） |
2038 |
||||
|
電機轉速 (rpm) |
745 |
||||
|
速 |
比 |
4 |
1.6 |
||
|
轉盤扭矩（Nm） |
30570 |
12228 |
|||
|
轉盤轉速 |
50 |
125 |
|||
